Mastercam Probing je programski dodatek za Mastercam, s katerim lahko programiramo tipala za CNC stroje kar direktno v Mastercam-u. S tem  učinkovito prispevamo k izboljšanju kakovosti izdelkov, povečanju produktivnosti ter zmanjšanju časa meritev kosa. S pomočjo merilnih ciklov za samodejno določanje referenčne točke (G54, G55…), zaznavanje in izravnavanje poševnega položaja obdelovanca lahko znatno zmanjšamo čas nastavljanja surovca.

Med postopkom obdelave lahko s sprotnim merjenjem avtomatsko kompenziramo morebitne nepravilnosti in odstopanja od željenih toleranc. Po končanem celotnem ciklu obdelave je izdelek mogoče ponovno pomeriti ter tako potrdimo njegove končne dimenzije pred končnim izpetjem kosa. S Mastercam Probing lahko enostavno izboljšamo končno kvaliteto izdelkov in tako zagotovimo konsistentne ponovljive rezultate v seriji.

PODPRTI PROIZVAJALCI IN KRMILNIKI
SIMULACIJA IN GRAFIČNI PRIKAZ​

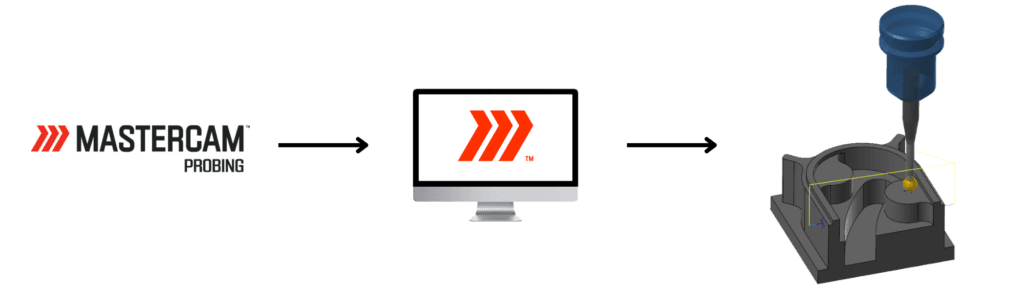

Mastercam Probing je direktno vgrajen v Mastercam kar uporabniku omogoča enostavno in pregledno Backplot simulacijo vseh izdelanih ciklov.

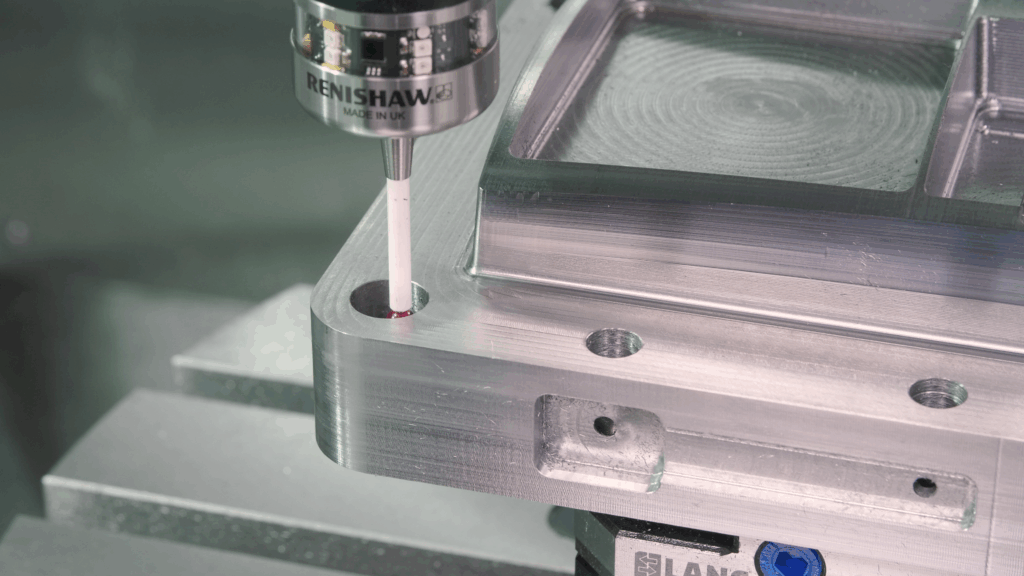

Merilno tipalo se v praksi definira kot “Lolipop” rezkar s točnimi merami in uporabi v merilnih obdelavah.

PODRTI MERILNI CIKLI PROIZVAJALCEV STROJEV:

Specialni cikli in makroji proizvajalcev merilnih tipal morajo biti nameščeni na krmilnikih, ki nimajo vgrajenih merilnih ciklov.

Seznam podprtih krmilnikov:

  • Renishaw
    • Brother
    • Fanuc
    • Haas
    • Mazak
    • Okuma
  • Blum
    • Brother
    • Fanuc
    • Haas
    • Mitsubishi
    • Okuma
PODRTI VGRAJENI MERILNI CIKLI KRMILNIKOV:

Nekateri krmilniki že vsebujejo vgrajene merilne cikle. V tem primeru je podprta katera koli znamka merilnega tipala.

  • Heidenhain
    • TNC320
    • TNC400
    • TNC426
    • TNC430
    • iTNC530
    • TNC640
  • Makino
    • Professional 6
  • Okuma
    • OSP-200M
  • Siemens
    • S828D
    • S840D
    • S840Dsl
PRIMER MERJENJA UTORA

Na videu si lahko ogledati primer kreiranja obdelave za merjenje notranjega utrora na obdelovancu.

Po opravljeni meritvi lahko uporabnik pregleda izmerjene vrednosti in uporabi napredne funkcije IF/THEN in avtomatsko kompenzira odstopke in ponovno požene fino Contour operacijo v kolikor je utor izven tolerančnega območja.
