Z Mastercam 2027 paket Multiaxis prinaša vrsto izboljšav, zasnovanih za ustvarjanje bolj tekočih in učinkovitejših obdelovalnih poti, hkrati pa skrajšuje čas priprave in povečuje zanesljivost pri delu v proizvodnji.
Od razširjenih možnosti SWARF rezkanja do pametnejših poenotenih strategij in zmogljivejših večosnih postopkov za obdelavo žepov.
Več nadzora pri SWARF obdelavi
SWARF rezkanje ostaja ena najučinkovitejših metod za končno obdelavo kompleksnih površin, saj izkorišča bok orodja med 5-osnim gibanjem. V Mastercam 2027 so dodane nove možnosti poravnave večkratnih rezov, ki omogočajo boljši nadzor nad generiranjem SWARF obdelovalnih poti.
Na voljo sta dve novi metodi poravnave v operaciji Swarf Milling na zavihku Multi Cuts, ki pomagata ustvariti bolj predvidljive in kakovostne večprehodne strategije končne obdelave:

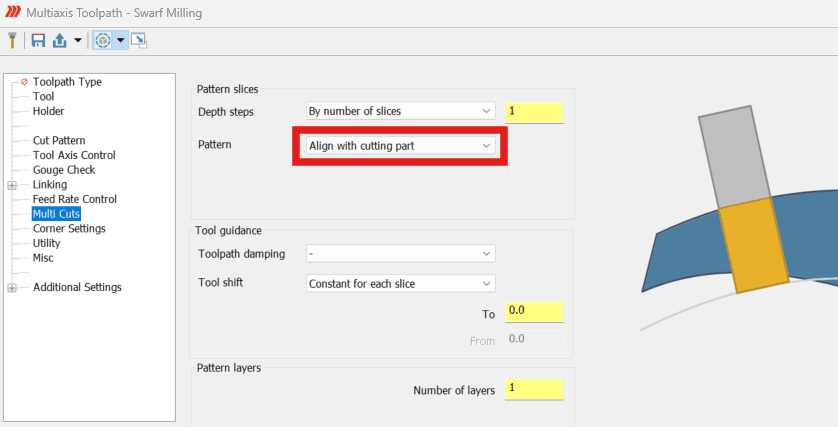

Poravnava z rezalnim delom (Align with Cutting Part)
Pri enoprehodnih operacijah ta možnost vodi orodje vzdolž zgornje krivulje SWARF geometrije, kar programerju omogoča neposrednejši nadzor nad smerjo obdelovalne poti.

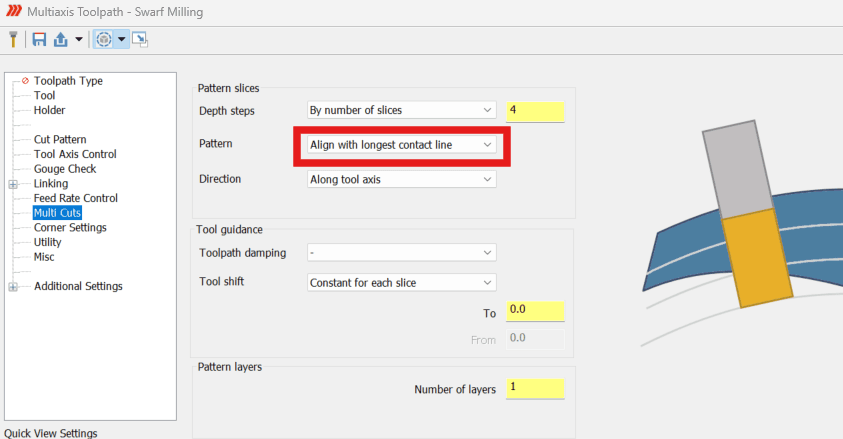

Poravnava z najdaljšo kontaktno linijo (Align with the Longest Contact Line)
Ta možnost generira več vzporednih prehodov glede na zgornjo krivuljo, kar pomaga ohranjati enakomeren stik orodja po celotni SWARF površini.
Izboljšan Unified: bolj tekoče gibanje, enostavnejše programiranje
Operacija Unified se v Mastercam 2027 še naprej razvija z več zmogljivimi izboljšavami, ki omogočajo hitrejše in bolj intuitivno programiranje kompleksnih površin.

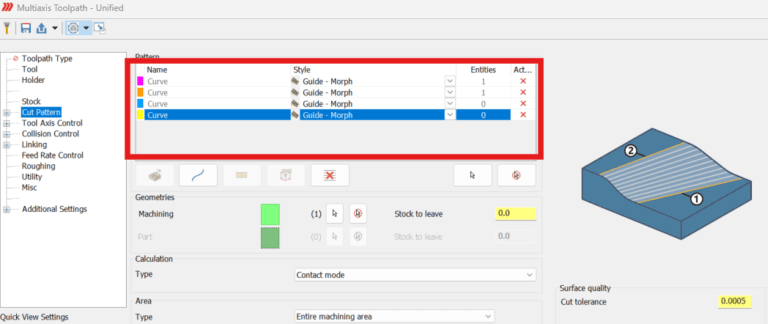

Morph med več krivuljami
V prejšnjih različicah je bil vzorec Guide Morph omejen na prehod med dvema krivuljama. Mastercam 2027 to zmogljivost razširja in omogoča Morph med več vodilnimi krivuljami znotraj ene same operacije.
Rezultat je gladko in neprekinjeno gibanje orodja po kompleksnih površinah, brez potrebe po ustvarjanju in upravljanju več ločenih operacij.
Z združitvijo postopkov, ki so prej zahtevali več ločenih obdelovalnih poti, v eno samo operacijo, lahko programerji poenostavijo delovni proces, hkrati pa ohranijo odlično gibanje orodja in visoko kakovost obdelane površine.
Glajenje podpornih krivulj za boljšo kakovost površine
Ustvarjanje gladkih Morph obdelovalnih poti pogosto zahteva posebno pozornost pri prehodih med krivuljami. Mastercam 2027 uvaja novo možnost glajenja, ki samodejno ustvari podporne krivulje med izbranimi vodilnimi krivuljami.
Možnost je na voljo v:
Unified Toolpaths → Guide Morph Pattern
Unified Toolpaths → Automatic Morph Patterns
Cut Pattern → Guide Curve → Advanced Parameters
Namesto da bi uporabniki porabljali čas za ustvarjanje dodatne kontrolne geometrije, lahko zdaj izkoristijo samodejno glajenje, ki omogoča čistejše, bolj tekoče in natančnejše obdelovalne poti.

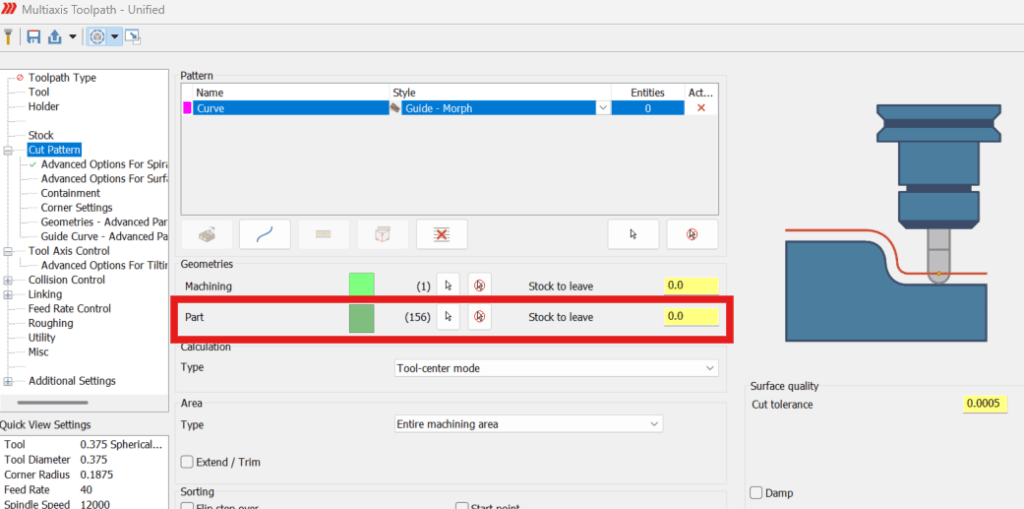

Prepoznavanje obdelovanca pri generiranju vzorcev
Ena najpomembnejših izboljšav Unified obdelovalnih poti v Mastercam 2027 je izboljšano prepoznavanje celotnega obdelovanca med generiranjem vzorcev.
Pri strategiji Unified Guide Mastercam zdaj med ustvarjanjem osnovne obdelovalne poti analizira celoten model obdelovanca, ne le izbrane površine. Tako sistem že v začetni fazi bolje upošteva okoliško geometrijo, še preden se izvede nadzor trkov.

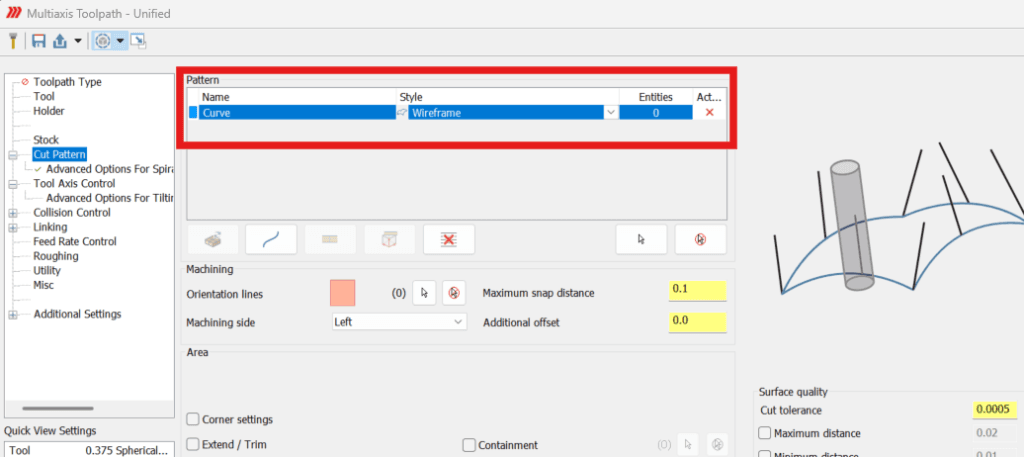

Razširjen nadzor osi orodja pri žičnih (Wireframe) obdelovalnih poteh
Programiranje večosnih obdelav na osnovi žične geometrije (Wireframe) zdaj omogoča enake, preverjene možnosti nadzora osi orodja, ki so že na voljo pri drugih strategijah Unified.
Nahaja se v:
Multiaxis → Unified → Curve → Wireframe
Uporabniki pri določanju smeri orodja niso več omejeni samo na orientacijske linije. Dodatne možnosti nadzora osi omogočajo večjo prilagodljivost pri usmerjanju orodja ter zagotavljajo bolj enoten in pregleden način programiranja v celotni operaciji Unified.
Multiaxis Pocketing je postal še pametnejši
Mastercam 2027 prinaša tudi več pomembnih izboljšav pri večosni obdelavi žepov (Multiaxis Pocketing), ki uporabnikom pomagajo izboljšati varnost, kakovost končnih površin in učinkovitost obdelave.
Prepoznavanje geometrije priprav oz. vpenjalnih elementov (Fixture Geometry Awareness)
Kompleksne nastavitve pogosto vključujejo priprave ali vpenjalne elemente, ki so nameščeni blizu območja obdelave. Mastercam 2027 zdaj omogoča, da uporabniki neposredno v operacijah Multiaxis Pocketing definirajo geometrijo priprave.
Obdelovalna pot samodejno upošteva te priprave in med celotno operacijo ohranja določene varnostne odmike.
Nova strategija za končno obdelavo preostalih območij (Rest Finishing)
V Multiaxis Pocketing je dodana nova strategija Rest Finishing, ki omogoča lažje prepoznavanje in obdelavo materiala, ki ostane po začetnih finih operacijah.
Pri uporabi orodij z večjim radijem za učinkovito končno obdelavo sten in tal pogosto ostane nekaj materiala v kotih, zaobljenih prehodih in ozkih območjih. Nova možnost Rest Finishing samodejno prepozna ta območja in jih obdela z manjšimi orodji.
Metode Rest Finishing:
- Fillet Boundary
Samodejno ustvari območja preostalega materiala na osnovi geometrije zaobljenih robov (fillet) žepa. - User Defined
Programerjem omogoča ročno določanje območij preostalega materiala z izbiro želene geometrije. - Previous Operation
Uporabi predhodne operacije končne obdelave sten in tal za prepoznavanje preostalega materiala na osnovi modela zaloge (Stock model), ki ga večja orodja niso mogla doseči.

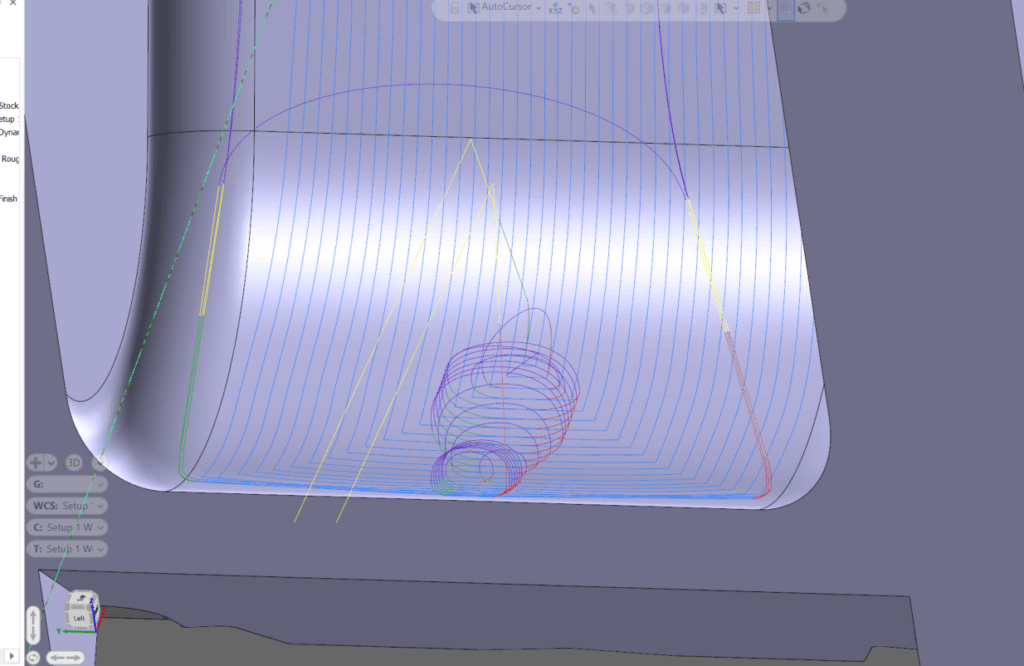

Podaljšanje obdelovalnih poti za boljše končne površine
Mastercam 2027 uvaja novo izboljšavo, ki samodejno ustvari prekrivanje zaprtih obdelovalnih poti za končno obdelavo v operaciji Multiaxis Pocketing.
Dolžina prekrivanja se izračuna neposredno na podlagi izbrane geometrije orodja, zato ročni izračuni ali dodatne prilagoditve niso več potrebni.
