V programiranju CAM operacij je ustvarjanje dodatnih geometrij pogosto nujen korak pri pripravi kosov za obdelavo. Ne glede na to, ali pripravljate meje obdelav, ali si ročno pripravljate geometrijo za nadzor poti orodja, vam lahko hiter in učinkovit način ustvarjanja žičnih geometrij po modelu prihrani veliko dragocenega časa pri programiranju.
Prav tu pride do izraza funkcija Curve One Edge.
Izdelava profilov za vpenjalne priprave v nekaj sekundah
Predstavljajte si, da morate za obdelovanec izdelati vpenjalno pripravo in potrebujete niz profilov, ki jih boste uporabili za podporno geometrijo.

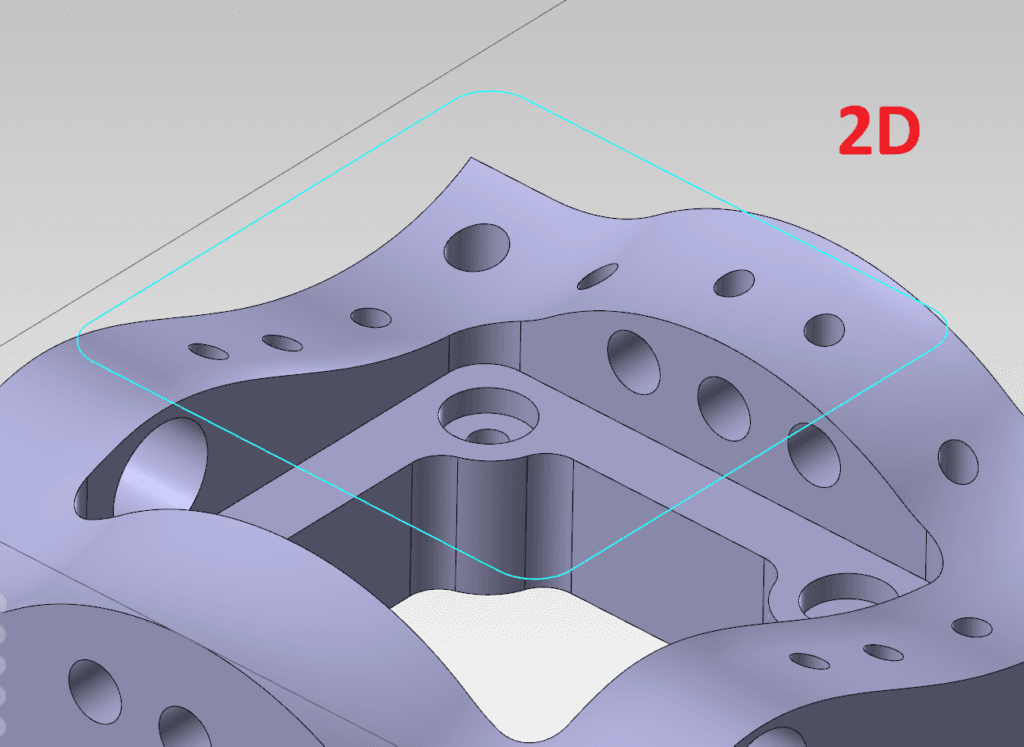

Postopek se začne tako, da konstrukcijsko ravnino (CPLANE) postavite v način 2D, pri čemer je vrednost osi Z postavljena tik pod kos. Nato preprosto odprete zavihek Wireframe in zaženete funkcijo Curve One Edge.

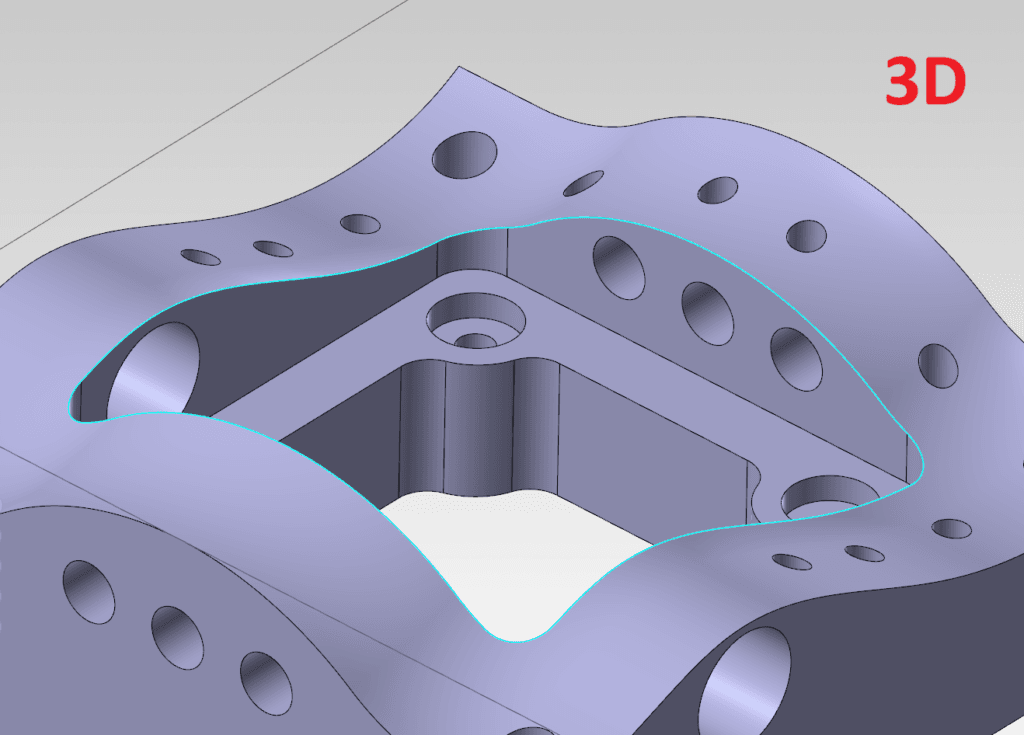

Z enim samim klikom se izbrani robovi modela pretvorijo v žične entitete. Ker je konstrukcijska ravnina postavljena pod kos, se nastala žična geometrija projicira neposredno na to ravnino, kar ustvari idealne profile za načrtovanje priprave.
Še bolje pa je, da je sedaj v Mastercam 2027 funkcija popolnoma dinamična. Če geometrijo izberete pomotoma ali si preprosto premislite, jo lahko s ponovnim klikom takoj odstranite. Dodatno brisanje ni potrebno.
Pametna izbira z AutoCursorjem
Ena izmed najzmogljivejših lastnosti funkcije Curve One Edge je njeno brezhibno delovanje z nastavitvami AutoCursor.
Če omogočite samo Edge Selection, lahko:
- izbirate posamezne robove enega za drugim,
- držite tipko Shift in izberete rob, s čimer samodejno izberete vse tangentne robove,
- hitro prilagajate izbor brez zapletenih postopkov.
Želite odstraniti izbrano entiteto? Preprosto jo ponovno izberite.
Enostavno zajemanje celotnih povezanih obrob in ploskev
Funkcija Curve One Edge vam omogoča veliko več kot le izbiro posameznih robov.
Ko je omogočena možnost Loop Selection, lahko uporabniki takoj ustvarite žično geometrijo iz katere koli sklenjene zanke na modelu. To je še posebej uporabno pri ustvarjanju meja vpenjalnih priprav, obrisov žepov ali referenčne geometrije.
Z izbiro možnosti Face Selection se funkcionalnost še dodatno razširi. Z izbiro ploskve se samodejno ustvari žična geometrija za vse robove, ki definirajo izbrano ploskev.
Dinamična in prilagodljiva funkcija
