Izšel je MASTERCAM 2025 – Kaj je novega?

Spoštovani!

Sporočamo vam, da je uradno izšla nova verzija Mastercam 2025, ki je na voljo vsem novim uporabnikom oz. uporabnikom z aktivnim vzdrževanjem.
Tudi letos imamo za vas veliko novih funkcij, poenostavitev in izboljšav za hitrejše in bolj učinkovito delo.

GLAVNE NOVOSTI MASTERCAMA 2025:



Mastercam Deburr 3-axis – je novi dodatek, ki ga je mogoče dokupiti na katerokoli osnovno 2D MILL in 3D MILL licenco. Zasnovan je primarno za hitro in enostavno možnost raziglevanja celotnega obdelovanca z uporabo samodejnega zaznavanja robov ali ročne izbire specifičnih območji. Ta funkcija je še posebej koristna, saj uporabnikom omogoča izvajanje operacij triosnega raziglevanja na kateremkoli 3-osnem stroju.  Ta poenostavljen pristop pomaga zagotoviti natančne in dosledne rezultate raziglevanja, izboljša splošno produktivnost in zmanjša verjetnost napak, ki bi sicer nastopile pri ročnem razigljevanju obdelovancev.

Zaključni fini rez v Dynamic Mill in Area Mill operaciji – Mastercam 2025 uvaja možnost dodajanja zaključnih finih rezov v 2D Dynamic Mill in 2D Area Mill. V novem zavihku Finish Passes lahko dodamo zaključne fine reze okoli izbrane obdelovalne površine. V oknu Finish Pass lahko tudi spremenimo druge parametre, kot so hitrost pomika, izbira kompenzacije orodja in parametre poljubnih vhodov in izhodov. Fini rez se izvede s istim orodjem, kot je bil določen za grobo obdelavo.

Izboljšave pri vrezovanju navojev- Nekaj najpomembnejših poudarkov vključuje:

  1. Poljubna vstopna/izstopna hitrost pri vhodih/izhodih
    Ta funkcija omogoča boljši nadzor med začetnimi gibi, kar prispeva k daljši življenjski dobi orodja in natančnejšemu obdelovanju navojev.
  2. Postopni Vhodi/izhodi                                                                                Nova strategija za lead in/out prehode, uporabniku omogoča večji nadzor nad orodjem med vstopom in izstopom. Orodje se postopoma s spiralnim gibanjem vkoplje v material do končne mere in šele nato prične z dejanskim rezkanjem navojne vijačnice.
  3. Pomik na robu orodja (Tool Edge Feed Rate)                                     Uporabite novo potrditveno polje Tool Edge Feed Rate, da izračunate hitrost podajanja na podlagi tangencialnega roba orodja in ne na podlagi centra orodja. Ko aktivirate Multi Passes (stranske reze) s “Tool Edge Feed Rate”, Mastercam prilagodi hitrost podajanja za vsak stranski rez ločeno.

Način izbire lukenj (Solid Hole) –Mastercam 2025  avtomatsko prepozna tip izvrtine, ki smo jo izbrali direktno po solid modelu, mi pa lahko posledično v operaciji izberemo katere sekcije izvrtine želimo obdelati. S tem principom lahko končno natančno izberemo pravilne inkrementalne pozicije začetka in konca vrtalnih operacij.

Spremembe pri določanju definicij za luknje:

  • Poenostavljeni izbor lukenj (dodanih še nekaj več filtrov za izbiro izvrtin)
  • V eni operaciji je dovoljeno izbrati več različnih vrst izvrtin

Instantno kreiranje geometrije na desnem vretenu pri struženju

Vsi uporabniki stružnic z dvema vretenoma lahko sedaj v modulu Lathe uporabite funkcijo “Create right spindle geometry”, ki vam bo zelo poenostavila proces kreiranja geometrije in koordinatnega sistema za desno vreteno. Enostavno vpišete razdaljo med ničelnima pozicijama, izberete vse elemente, ki jih želite prestaviti in kliknete na točko, kjer želite imeti nulu na desnem vretenu.

Uvoz/izvoz konfiguracije orodij in držal na revolverju pri Mill-Turn strojih

V Mill-Turn modulu lahko po novem shranimo in ponovno uporabimo standardne konfiguracije nožev in držal na specifičnih pozicijah na revolverju. Prav tako lahko v konfiguracijo shranimo prevzeto stružno glavo in pripadajoče čeljusti. Sedaj v  Mill-Turnu lahko shranimo več različnih konfiguracij in jih nato ponovno uporabimo pri naslednjih podobnih obdelovancih. To nam bo prihranilo ogromno časa in nepotrebnih klikov.



Podpora za Y-osno struženje v Mill-Turn

Mastercam 2025 predstavlja možnost Y-osnega struženje v Mill-Turn. Vse stružne operacije, razen “custom thread” in B-osnega konturnega struženja, sedaj podpirajo funkcionalnost obdelave po Y-osi.

Prednosti struženja v Y smeri:

  • Rezultanta sil pri struženju je usmerjena vzdolžno na stružni nož, kar zmanjša odrivanje in vibracije orodja.
  • Zaradi manjšega odrivanja si lahko privoščimo večje pomike in večjo globino reza.

A-axis konturno struženje v Mill-Turn

A-osno konturno struženje dopolnjuje B-osno konturno obdelavo, predstavljeno že v Mastercamu 2023 in razširja podporo za rotacijsko konturno struženje.

Nova obdelava je zelo podobna B-osni konturni obdelavi, le da uporablja orodja usmerjena v Y-osi. Možnost vrtenja orodja okoli A-osi med obdelavo uporabnikom omogoča doseganje težko dostopnih območij ter izkoriščanje najnovejših tehnologij.

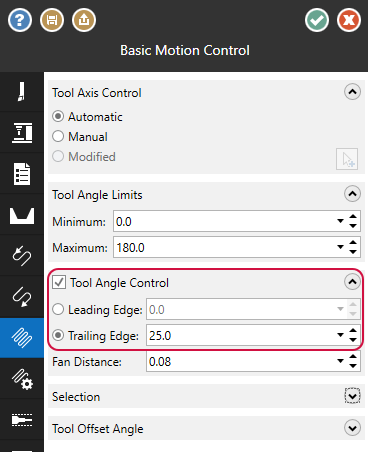

Izboljšave B-osnega konturnega struženja

V Mill-Turn so bile dodane tri nove funkcije za B-osno konturno struženje.

  1. Nadzor kota orodja glede na kot ploščice
  2. Struženje po krivuljah (spline)
  3. Glajenje prehodov med posameznimi nagibi (fan distance)

Analyze Deviation Function (Funkcija analiza odstopanja)

Mastercam 2025 sedaj vključuje funkcijo analiza odstopanja. Ta funkcija analizira razliko med posameznimi elementi kot naprimer razliko med  SOLID površino in dejansko SURFACE površino in projecira barvno kodiran “toplotni zemljevid” na geometrijo, ki prikazuje odstopanja znotraj grafičnega okna. Analiza odstopanj vam omogoča primerjavo poljubnih kombinacij točk, krivulj, površin ali teles med seboj.





Prikaz grafičnih ravnin na katerikoli 2D in 3D operaciji

Sedaj lahko vidimo grafične ravnine pri vseh 2D in 3D operacijah. Grafične ravnine so bile sprva uvedene v Mastercam 2024 pri vrtalnih operacijah in  ponujajo interaktiven način za definiranje začetnih in končnih globin obdelovanja.

Kontrole za grafične ravnine so na voljo v parametrih obdelovalnih poti, na vrhu vsake operacije (kot je prikazano na sliki levo).

Prenos Mastercam 2025

S klikom na povezavo si lahko prenesete instalacijsko datoteko Mastercam 2025.

Navodila za namestitev Mastercam

Na povezavi si lahko naložite navodila v .PDF obliki ali pogledate kratek video, ki vam po korakih prikaže kako namestiti Mastercam programsko opremo na vaš računalnik.

Navodila za migracijo iz verzije 2024 -> 2025

Na povezavi si lahko naložite navodila v .PDF obliki, ki vam po korakih prikažejo kako prenesti vse nastavitve iz starejše verzije Mastercama v novejšo. Migracijo lahko izvedete iz predhodnjih 3 verzij Mastercama. Primer: Prenos nastavitev v Mastercam 2024 lahko prenesete iz verzij 2021, 2022 in 2023. Za prenos iz starejše verzije nas pokličite.
