Mastercam Align to Plane je funkcija, ki jo lahko najdemo znotraj zavihka Model Prep že od Mastercam 2019. Pogosto se zgodi, da uvoženi modeli iz drugih CAD programov, kot sta Solidworks in AutoCAD, niso poravnani z Mastercamovim glavnim koordinatnim sistemom (WCS).
V Mastercamu 2019 se je ta postopek močno poenostavil. Na izbiro imamo dve možnosti: lahko ustvarimo novo ravnino glede na trenutno postavitev modela ali pa premaknemo model in vso dodatno geometrijo v želeno ravnino.

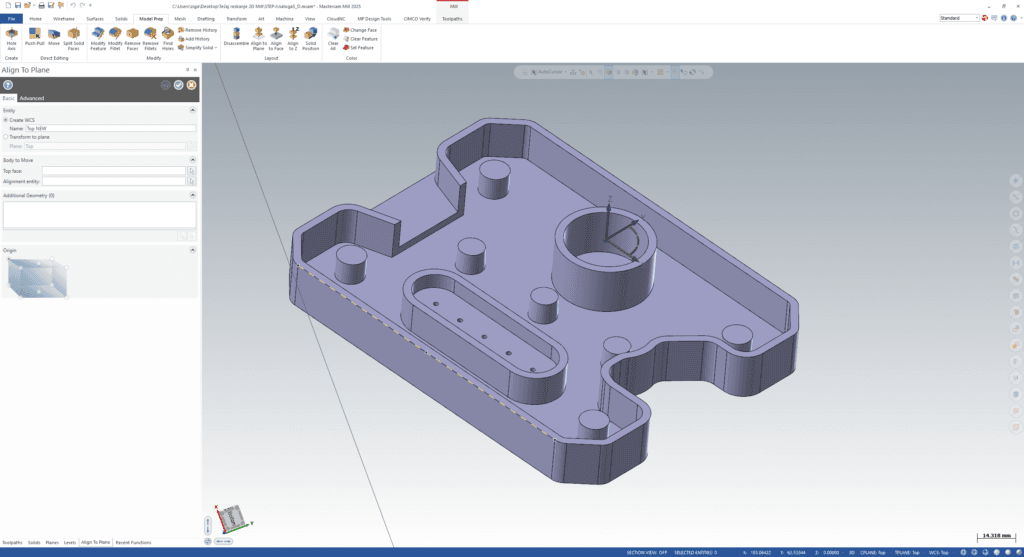

Za uporabo te funkcije pojdimo na zavihek Model Prep v orodni vrstici na vrhu zaslona in izberimo funkcijo Align to Plane.
Prva stvar, ki jo moramo storiti, je izbrati ravno površino na našem modelu, kamor začasno postavimo novi koordinatni sistem (obarvano sive barve).
Nato moramo izbrati črto ali rob modela, da poravnamo našo X os. Medtem, ko potujemo s kurzorjem čez naš model, lahko vidimo, da se začasni koordinatni sistem obrača vedno tako, da je X-os vzporedna na linijo ali rob, katero kurzor zazna.
Ko določimo smer osi X, lahko izberemo eno izmed desetih možnih izhodišč. Izbiramo lahko med zgornjim ali spodnjim delom katerega koli kota ali sredino zgornje ali spodnje ploskve našega modela.
Na tej točki moramo izbrati, ali želimo ustvariti novo ravnino na našem modelu ali ga prestaviti na izbrano ravnino.
Če se odločimo za transformacijo modela, imamo možnost prenesti tudi katero koli geometrijo skupaj s solid modelom. To lahko vključuje krivulje na modelu, konstrukcijsko geometrijo za prihodnje orodne poti in druge solid modele na zaslonu.
V primeru, da se odločimo za ustvarjanje nove ravnine, imamo na razpolago samo dodeliti ime nove ravnine. Kasneje lahko odpremo upravitelja ravnin, nastavimo delovne zamike in relativne poglede.
Ko zaključimo z dodatnimi nastavitvami, potrdimo spremembe in model se bo prikazal v pravilni poziciji.
Kot lahko vidimo, je nova funkcija Align To Plane preprosto in hitro orodje, ki nam pomaga pri pozicioniranju in pripravi modelov za obdelavo. Omogoča nam postavitev modela na določeno ravnino, bodisi na obstoječo ali na novo ustvarjeno.
